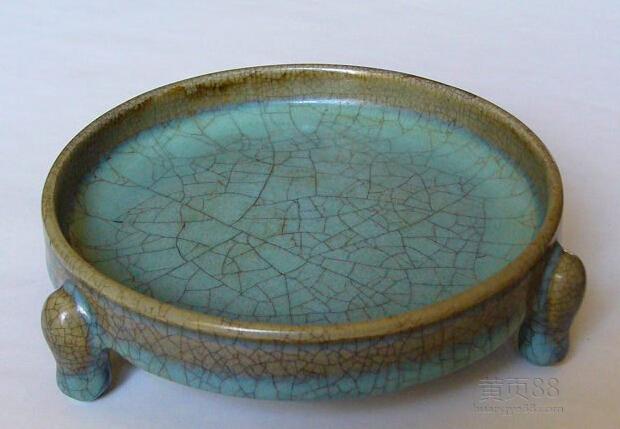

汝瓷瓷器的斜開片與顯微結構。裂紋在擴展時，有時形成直開片，有時形成斜開片，這既和釉受到的張應力強度和釉層中的應力分布有關，又與釉的顯微結構有關。

　　下面結合幾種不同的情況進行討論：

　　（a）過燒的汝窯天青釉，由于玻化比較完全，釉層中很少見到未熔釉料，鈣長石析晶和氣泡也相對較少。在這種情況下，裂紋擴展時一定沿著最短的路線，即垂直于胎釉表面的方向進行，形成很多即粗又長的直開片。順便說一句，凡是釉層較薄而且玻化很完全的釉，其裂紋都是以直開片的形式出現的，例如鉛釉；

　　（b）生燒的月白釉和淡粉青釉，處于剛半玻化階段，這類釉除了在冷卻初期尚能形成少量直開片外，在以后的長期使用和放置過程中基本上就不再出現開片；

　　（c）正燒或接近正燒的汝窯天青釉，其顯微結構介于上述過燒和生燒兩種情況之間，釉料已接近完全熔融，釉層中有成群成片的鈣長石析晶和較多氣泡。顯微結構研究表明，紋片的走向與氣泡密切有關。在冷卻初期，由于釉受到的張應力非常大，故裂紋能夠筆直穿過氣泡而繼續前進，氣泡不會對裂紋的前進方向產生很大影響，開片的形態基本上都是直開片。但出窯后再隔了很長一段時間，在大量直開片都出現以后，釉受到的應力已經大大削弱，在這種情況下，裂紋已經沒有足夠的力量筆直穿過氣泡而只能繞過它們繼續前進，使裂紋的前進方向發生不同程度的偏離，結果就形成斜開片。

　　汝窯瓷器斜開片與瑪瑙古文獻中有“汝窯宮中禁燒，內有瑪瑙為釉”的記載，有人據此推測汝窯斜開片的形成可能與瑪瑙有關，但也有人認為，瑪瑙在釉中的作用與石英沒有太大區別，兩者的主要成分都是SiO2，雖然雜質含量和結晶類型稍有不同，但對開片的形態不會產生明顯影響。作者根據顯微結構和電子探針掃描等科學手段進行研究的結果，迄今為止還沒有找到斜開片的形成與瑪瑙直接有關的科學論據。

　　汝瓷瓷器斜開片與釉層中的應力分布-斜開片大都出現于內壁，內壁和外壁同時出現斜開片的較為少見，單是外壁有斜開片而內壁沒有的更加少見。這些事實表明，在同一件器物上，內壁釉層和外壁釉層的應力分布是不一樣的，內壁釉層中的應力分布有利于斜開片的產生。影響釉層中應力分布的因素非常復雜，它們與器物的形狀、各種工藝因素以及外部條件有關。總之，斜開片的形成都是一系列內部條件和外部條件綜合影響的結果，而且還帶有一定的偶然性。所以一窯產品中出現斜開片的產品為數不多，出現典型魚鱗紋的更少。
