一 概述

　　古鈞瓷是中國的名窯奇珍，產于河南禹縣，是宋代（公元<960—1270年）五大名窯之一。鈞瓷以祭禹王的鈞臺而得名，“古鈞臺，得名始于夏，夏啟大饗諸候于鈞臺，大饗諸候于臺”，杰筑傾宮。

　　禹縣戰國叫陽翟；偽齊升穎順軍，大定二十二年升為州，仍名穎順，二十四年更名為鈞州。一些人以為鈞瓷是因鈞州而得名，是鈞瓷的代表，是錯誤的。從“古鈞臺”，“禹王鎖蛟井”、“八掛洞”周圍<30萬平方米的古代堆集層3和對96座古代鈞窯遺址的調查4來看都充分證明，鈞瓷發源于唐朝，而盛產于宋代，并以北宋、徽宋趙佶建中靖國（公元1101——1119年）為盛期。

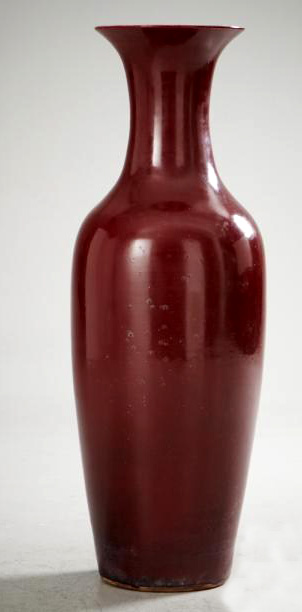

　　北宋末年，由于遼金入侵，社會動亂，名盛中外的古代鈞窯也隨之瓦解，據傳說當時部分鈞窯藝人隨宋室南遷，把鈞瓷生產技藝傳入江南。后來在江西、廣東、宜興等產瓷區發展了許多鈞瓷分枝。查由于南北方窯爐結構不同，原料性能各異，并在繼承中都有較大改進，所以各地鈞窯產品也都各具有自己的特點，使銅紅窯變釉系得到了充實和發展，成為銅紅窯變釉后起之秀，其中以景德鎮鈞窯為最，相繼發明了本色釉（鈞紅、郎窯紅、美人醉、祭紅）；窯變花釉（宋鈞花釉、郎紅花釉、鈞紅花釉）；釉里紅<<5>等三大分系十數個品種，均具有獨特的藝術風格，繼鈞臺窯之后列為世界之冠。

　　一、古鈞瓷釉與近代銅紅釉的異同

　　古鈞瓷釉和銅紅釉都是以銅為主要呈色元素，均屬銅紅窯變釉系統，這是其共同點，但因時間與地點、原料與工藝的不同，產生了時代與地區的獨立風格。現從釉的化學組成和燒成工藝兩個方面探討其因果。

　　1、釉的化學組成對藝術風格的影響

　　以<19個具有代表性的古代鈞瓷釉（見表1）與7個仿鈞釉（見表2）和21個近代銅紅釉（見表3）的化學組成進行對比，綜合分析。

　　（1）古鈞瓷釉的磷、鈦含量比仿鈞釉和銅紅釉都偏高。古鈞瓷釉式中

　　2O5是<0.0141—0.0248,TiO2是0.0093—0.0255。仿鈞釉式中P2O5是0.0017—0.0150,TiO2是 0.0036—0.0113。銅紅釉式中P2O5是0.000004—0.0030,TiO2是0.00005—0.0033。磷、鈦含量的不同是造成藝術風格差別的主要原因之一。高的磷、鈦含量是促使古鈞釉液相分相的主要因素。多種不相溶混的玻璃相所形成的球形體，因其光學性質的不同，反映出柔潤似玉的釉面光澤。

　　（2）古鈞釉和仿鈞釉含鉛、硼極微，而銅紅釉式中含是0.0010—0.1894,B2O3是0.0001—0.0016。這是古今鈞釉和銅紅釉在色調上產生差別的主要因素。后者所以能產生光亮的鮮紅色調，鉛和硼在釉中起到一定的促進作用。

　　（3） 古鈞釉式中CaO是0.0021—0.0224。仿鈞釉式CuO是0.0013—0.0311,有上升趨勢.銅紅釉式中是0.0105—0.0799,最高。從三者含銅量相差很大，但都能呈色的事實，說明含銅量不是影響呈色的主要因素。從有些古今鈞釉含銅量近似，而呈色千變萬化的現象，證明銅紅呈色應取決于銅在釉中的存在形式和分散度。據銅的氧化還原電勢理論，我們同意的看法即<:銅紅玻璃熔體在高溫時以Cu+2、CuO、+、2O及五種形式存在。當條件有所變化，五者之間平衡移動，可能引起一種或多種消失而產生不同顏色和現象。結合工藝試驗我們認為：古鈞瓷釉青蘭居多，紫紅次之，彩色多變，應以 Cu+2和Cu2O為呈色主因素。近代銅紅釉以紅紫居多，應以Cu2O和Cu0為呈色主因素，Cu+2為輔助成色因素。附表1、2、<3列于后。

　　（4）古鈞釉的硅鋁比（見表4a）是10.70—13.30,仿鈞釉的硅鋁比(見表4b)是<9.60—12.40。銅紅釉的硅鋁比（見表4c）一般是7.5280—14.1473,個別高的達32.6095。

　　從硅鋁比數值來看，鈞瓷釉最低，由于含量的相對增高，不利于釉系的液相分離和呈色，這也是古鈞和仿鈞難燒，上乘產品極少的原因之一。

　　（5）綜合分類與剖析：

　　從化學組成來分類古鈞釉、仿鈞釉和一部分銅紅釉屬于鈣釉。另一部分銅紅釉屬于灰鉛釉和鉛釉。鈣釉創于“商周”，成熟于后世。鉛釉首見“漢陶”盛行于“唐代”。二者均為中國陶瓷釉熔劑技術源遠流長的品種，并流傳沿用至今。銅被引入釉中系古鈞窯所首創，它在古瓷中獨樹一幟，被譽為“人為專工”的典型，鈞臺窯代表著古鈞窯技精藝巧的高峰。銅紅釉在古鈞釉的基礎上，引入了高溫熔塊（例如：鉛錫晶料；紅、綠、白燒料）。改變了釉的化學組成，發展許多具有特色的銅紅窯變釉系的新品種。
